概述

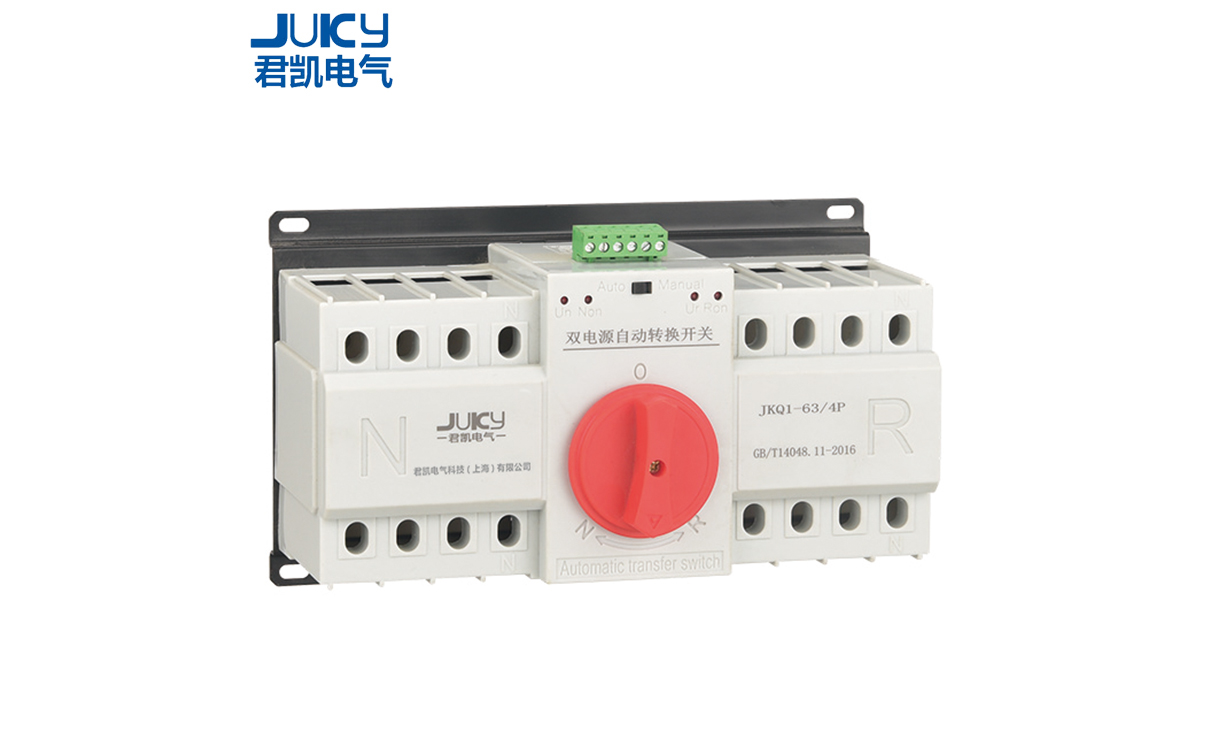

JKQ1(CB級)迷你型雙電源自動轉換開關，它適用于交流50Hz、額定工作電壓400V、額定工作電流63A以下的雙電源供電系統?？筛鶕?jù)需要進行兩路電源之間的選擇性轉換。
產品具有過載、短路功能，同時還具備輸出合閘信號功能。特別適用于寫字樓、商場、銀行、高層建筑等的照明線路用。
產品符合標準;GBT14048.11-2016《低壓開關設備和控制設備第6部分;多功能電器第1篇;自動轉換開關電器》。

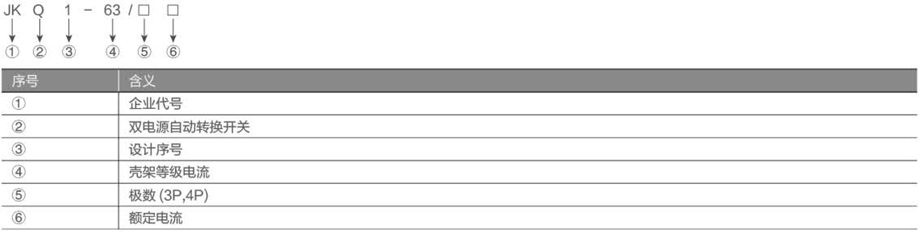

型號及含義
產品特點
◆ 抗干擾能力強、精度高;
◆ 保護功能齊全,具有過載、短路保護;
◆ 體積小、分?jǐn)喔?、飛弧短、結構緊湊、外型美觀;
◆ 無噪聲運行，節能降耗,安裝方便操作簡單,性能穩定。
正常工作條件
◆周圍空氣溫度:上限值不超過+40℃，下限值不超過-5℃，24h的平均值不超過+35℃;
◆安裝地點:海拔高度不超過2000m;
◆大氣條件;大氣的相對濕度在周圍攻空氣溫度+40℃時不超過50%，在較低的溫度下，可以有較高的溫度，最濕月的月平均**溫度為+25℃時，平均值**相對濕度為90%。并考慮到因濕度變化發生在產品表面的凝霜，應采取特殊的措施;
◆污染等級:2級;
◆安裝環境;運行地點無強烈振動和沖擊，無腐蝕和破壞絕緣的有害氣體，無嚴重塵埃，無導電微粒和爆炸危險物質，無強電磁干擾;
◆使用類別:AC-33iB。
操作與接線
根據設計電路實際需要接好常用電源和備用電源的進出線、零線及接地線。兩臺斷路器出線端并聯、但相序必須一致(見接線圖)。斷路器為3極時，必須將零線接到轉換開關的零線端子上（常用零線與備用零線分別接到外接電源合閘指示2#接線端子上)。

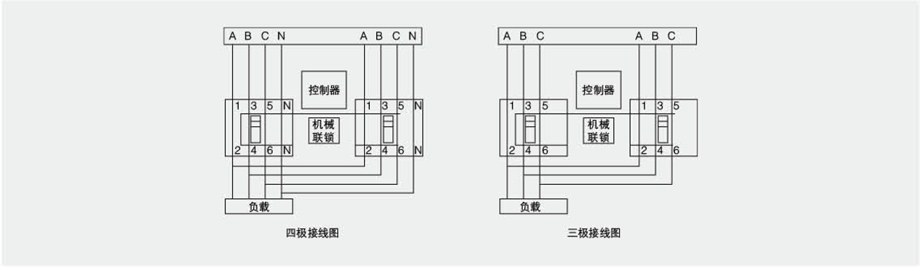

主回路接線圖

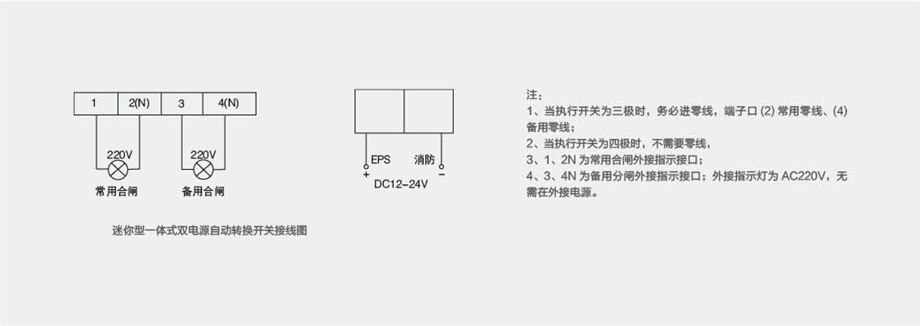

接線圖

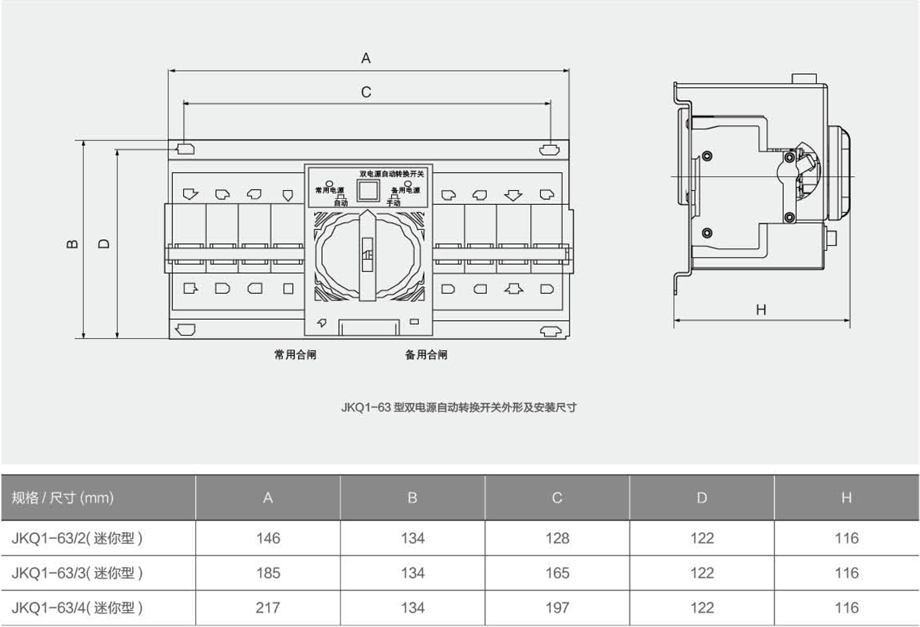

外形及安裝尺寸
